FOC 驱动器的保护与可靠性设计

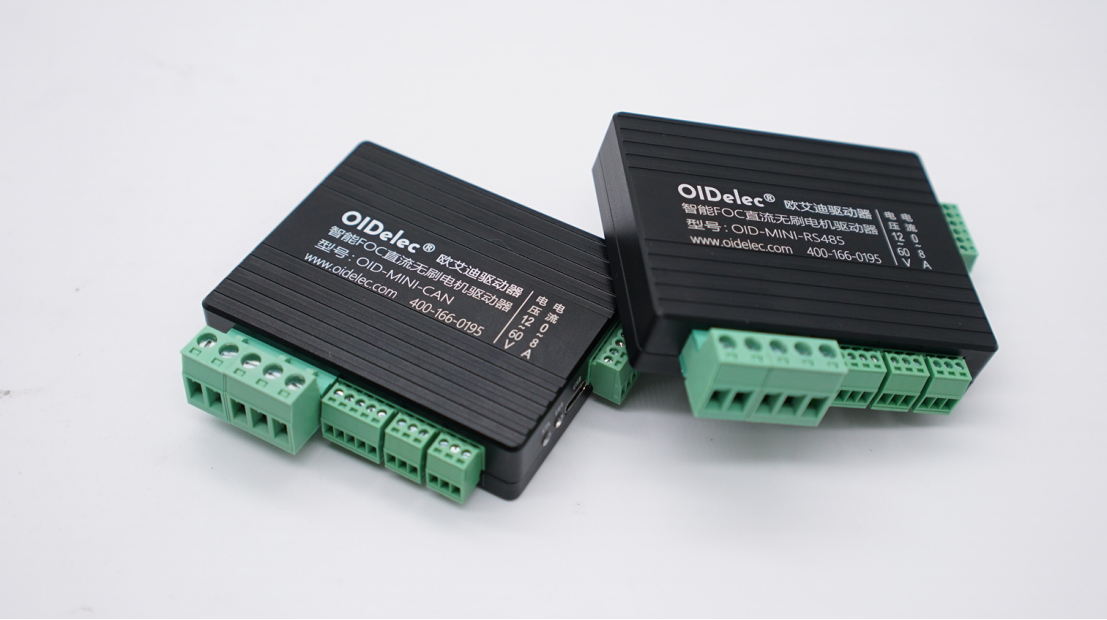

在工业自动化、新能源汽车、智能家居等领域，FOC（磁场定向控制）直流无刷电机驱动器凭借精准的控制性能、高效的能量转换效率，已成为核心动力控制单元。然而，FOC 驱动器在运行过程中，不仅面临电网波动、负载突变、环境恶劣等外部风险，还需应对内部功率器件损耗、电路故障等问题。一旦驱动器失效，不仅会导致电机停转、设备故障，甚至可能引发安全事故与经济损失。因此，保护功能的全面性与可靠性设计的严谨性，已成为衡量 FOC 驱动器性能的核心指标，也是其适配复杂应用场景的关键前提。​

一、FOC 驱动器的核心风险源：为何保护设计不可或缺？​

FOC 驱动器的工作原理涉及高电压、大电流的功率变换，以及高频开关动作与精密控制算法的协同，其风险源可归纳为 “内外部双重冲击”：​

外部风险：包括电网电压骤升 / 骤降（如工业电网负载切换导致的电压波动）、电机堵转（如机械卡阻引发的负载突变）、缺相（接线松动或电机绕组故障）、环境温度过高 / 潮湿（如新能源汽车机舱高温、工业车间粉尘侵蚀）；​

内部风险：涵盖功率器件（IGBT/MOSFET）开关损耗导致的过热、桥臂短路（如器件击穿引发的上下管直通）、电流检测误差（如采样电阻漂移导致的控制偏差）、软件算法异常（如 PID 参数失配引发的电流超调）。​

这些风险若未被有效抑制，轻则导致驱动器性能衰减（如转矩脉动增大、效率下降），重则直接烧毁功率器件、触发电机故障，甚至引发火灾、电击等安全隐患。例如，新能源汽车驱动系统中，若 FOC 驱动器缺乏过流保护，电机堵转时的大电流会在毫秒级内击穿 IGBT，导致整车动力中断；工业伺服场景中，驱动器过温保护失效可能引发生产线停机，造成数万元 / 小时的经济损失。因此，保护设计并非 “附加功能”，而是 FOC 驱动器的 “生命线”。​

二、硬件保护：构建 FOC 驱动器的 “第一道防线”​

硬件保护的核心优势在于响应速度快（通常为微秒至毫秒级）、不依赖软件逻辑，能在故障发生瞬间切断危险路径，避免损害扩大。针对 FOC 驱动器的核心风险，硬件保护需覆盖 “电流、电压、温度、短路” 四大关键维度：​

1. 电流保护：抑制过流与短路，守护功率回路​

电流是 FOC 驱动器最易失控的参数 —— 电机堵转、负载突变、桥臂故障均会导致电流骤升，而 IGBT/MOSFET 的耐受电流与时间呈反相关（如某型号 IGBT 的 10μs 耐受电流为 1000A，1ms 耐受电流仅为 200A），因此电流保护需 “快速、精准”。​

过流保护：采用 “采样电阻 + 高速比较器” 架构，在功率回路串联毫欧级分流电阻，通过电阻两端电压换算实时电流；当电流超过预设阈值（通常为额定电流的 1.5-2 倍）时，比较器立即输出触发信号，切断 IGBT 栅极驱动，避免器件过热击穿。为适配不同场景，部分高端驱动器还支持 “分级过流保护”—— 轻度过流时降额运行，重度过流时紧急停机。​

短路保护：针对最危险的桥臂短路（如 IGBT 上下管同时导通），除了过流保护的 “后端拦截”，还需在硬件层面设计 “前端预防”：一是采用带互锁功能的栅极驱动芯片（如 TI UCC27517），确保同一桥臂的上下管驱动信号不会同时有效；二是在母线侧串联快速熔断器，短路发生时熔断器在微秒级熔断，隔离故障回路。​

2. 电压保护：应对电网波动，稳定母线电压​

FOC 驱动器的母线电压直接影响电机运行状态 —— 电压过高会导致电机反电动势超出器件耐压值，电压过低则会使电机转矩不足、转速波动。电压保护需覆盖 “过压、欠压” 双向场景：​

过压保护：主要针对电网电压骤升或电机制动时的能量回馈（如新能源汽车刹车时，电机转为发电机向母线充电）。在母线侧并联 TVS（瞬态抑制二极管）与薄膜电容，TVS 可吸收瞬时高压脉冲（如 200V 母线适配 400V TVS），薄膜电容则可缓冲电压波动；同时，通过 ADC 实时采样母线电压，当电压超过额定值的 1.2 倍时，触发硬件过压信号，切断功率变换回路，并启动能量泄放电阻（将多余电能转化为热能消耗）。​

欠压保护：针对电网电压跌落或电源模块故障，当母线电压低于额定值的 0.8 倍时，硬件欠压电路会立即关断 IGBT 驱动，避免电机在低电压下 “堵转烧机”；同时，部分驱动器会设计 “欠压重启” 功能，电压恢复正常后自动重启，减少人工干预成本（如智能家居风机场景）。​

3. 温度保护：监控核心器件，防止过热失效​

FOC 驱动器的核心发热源是功率器件（IGBT/MOSFET）与电感 ——IGBT 的结温上限通常为 150℃，超过后会导致器件寿命急剧缩短（结温每升高 10℃，寿命减半），甚至直接烧毁。温度保护需实现 “精准检测、分级控制”：​

温度检测：在 IGBT 模块表面粘贴 NTC（负温度系数热敏电阻）或采用内置温度传感器的 IGBT（如英飞凌 IKCM 系列），实时采集器件温度；同时，在驱动器 PCB 板关键区域（如栅极驱动电路、电流采样电路）布置温度传感器，监控整体工作环境温度。​

分级保护：当温度达到 “预警阈值”（如 100℃）时，驱动器通过软件降额（降低输出功率、减小开关频率），减少发热；当温度达到 “停机阈值”（如 120℃）时，硬件温度保护电路直接切断驱动信号，强制停机；待温度降至 “恢复阈值”（如 80℃）后，驱动器自动重启，兼顾可靠性与可用性。​

三、软件保护：实现精细化故障管理，弥补硬件局限​

硬件保护虽响应迅速，但存在 “阈值固定、无法适配复杂场景” 的局限 —— 例如，相同的过流阈值，在电机启动阶段是正常的 “启动冲击电流”，在稳态运行时则是故障信号。软件保护基于算法逻辑，可实现 “动态阈值、场景化判断”，与硬件保护形成 “互补协同”。​

1. 堵转保护：识别机械故障，避免持续过载​

电机堵转是工业场景中最常见的故障（如传送带卡阻、齿轮箱损坏），此时电机转速为零，但电流持续处于高位，若仅依赖硬件过流保护，可能因 “启动冲击电流” 误触发。软件堵转保护通过 “转速 + 电流” 双参数判断：​

实时采集电机转速（通过编码器或无传感器算法估算）与输出电流；​

当转速低于 “堵转判定阈值”（如额定转速的 5%）且电流高于 “堵转电流阈值”（如额定电流的 1.8 倍），并持续一定时间（如 50ms，避免瞬时干扰），则判定为堵转；​

触发保护动作：先尝试降频降流 “解锁”，若 3 次尝试后仍无法恢复，则停机并上报故障代码（如通过 RS485 或 CAN 总线通知上位机），便于运维人员排查机械故障。​

2. 缺相保护：检测电机绕组故障，防止局部过热​

电机缺相（如定子绕组断线、接线端子松动）会导致三相电流严重不平衡，进而引发转矩脉动增大、绕组局部过热，长期运行会烧毁电机。软件缺相保护基于 “电流平衡度分析”：​

通过三相电流采样电路获取 Ia、Ib、Ic 实时值；​

计算三相电流的平均值与最大偏差值，当偏差值超过平均值的 30%（可根据电机类型调整），且持续 100ms 以上时，判定为缺相；​

立即停机并点亮故障指示灯，同时记录故障发生时的电流、电压数据，为后续故障诊断提供依据。​

3. 参数异常保护：避免控制算法失效​

FOC 驱动器的控制精度依赖于电机参数（如电阻 R、电感 L、反电动势常数 Ke）与硬件参数（如采样电阻阻值、栅极驱动延迟）的准确性。若参数因器件老化、环境变化发生漂移，可能导致控制算法失准（如电流环震荡、转矩控制偏差）。软件参数异常保护通过 “实时校验 + 阈值监控” 实现：​

定期（如每小时）执行 “参数自整定”，通过注入小信号检测电机实际参数，并与初始校准值对比；​

当参数偏差超过预设范围（如电阻偏差 ±20%、电感偏差 ±30%）时，判定为参数异常；​

触发保护动作：一是切换至 “备用参数组”（基于历史校准数据生成）维持基本运行，二是上报参数异常告警，提示用户进行重新校准。​

四、EMI 优化：提升抗干扰能力，保障长期可靠性​

FOC 驱动器的高频开关动作（IGBT 开关频率通常为 10-50kHz）会产生强烈的电磁干扰（EMI），不仅会干扰自身控制电路（如电流采样误差、MCU 死机），还会影响周边设备（如传感器、通信模块）。EMI 优化是 “主动可靠性设计” 的关键环节，需从 “抑制干扰源、切断传播路径” 两方面入手：​

1. 抑制干扰源：优化功率回路设计​

功率回路是 EMI 的主要来源 ——IGBT 开关时的电压电流突变（di/dt、dv/dt）会产生高频辐射与传导干扰。优化措施包括：​

器件选型：选用低开关损耗的 IGBT/MOSFET（如 SiC 器件的 di/dt 可控制在 50A/μs 以内，低于传统 Si IGBT 的 100A/μs），减少干扰幅值；​

PCB 布局：采用 “功率回路最小化” 设计，缩短 IGBT、母线电容、采样电阻之间的连线，减少寄生电感（寄生电感越大，开关时的电压尖峰越高，EMI 越强）；同时，将功率地与信号地分开布局，避免功率回路的干扰耦合至控制电路；​

吸收电路：在 IGBT 两端并联 RC 吸收电路（电阻 10-100Ω，电容 10-100nF），抑制开关时的电压尖峰，降低高频辐射。​

2. 切断传播路径：增强滤波与屏蔽​

即使抑制了部分干扰源，仍有少量干扰会通过 “传导”（如电网线）或 “辐射”（如空间电磁波）传播，需通过滤波与屏蔽切断路径：​

传导干扰抑制：在驱动器输入侧串联共模电感与 X/Y 电容，共模电感可抑制共模干扰（如电网中的高频噪声），X 电容（跨接在火线与零线之间）抑制差模干扰，Y 电容（跨接在火线 / 零线与地之间）抑制共模干扰；同时，在控制信号（如编码器信号、通信信号）线路上串联磁珠，滤除高频噪声；​

辐射干扰抑制：采用金属外壳（如铝合金）封装驱动器，外壳接地（接地电阻 < 1Ω），形成电磁屏蔽罩，阻挡内部辐射干扰外泄；对于 PCB 板上的敏感电路（如 MCU、电流采样放大电路），可铺设铜箔屏蔽层，并通过过孔与地连接，减少外部辐射干扰的影响。​

五、可靠性验证：从 “设计” 到 “落地” 的闭环​

保护设计的有效性需通过严格的可靠性验证来确认 —— 只有在实验室模拟各种极端场景，才能发现设计漏洞，确保驱动器在实际应用中稳定运行。FOC 驱动器的可靠性验证需覆盖 “环境、电气、寿命” 三大维度：​

1. 环境可靠性测试：模拟恶劣工况​

高低温循环测试：将驱动器置于 – 40℃~85℃的温箱中，经历 100 个循环（每个循环包括升温、高温保持、降温、低温保持），测试温度变化对器件性能（如 IGBT 导通压降、电容容量）的影响，验证温度保护功能的准确性；​

湿热测试：在 40℃、95% 相对湿度的环境中放置 1000 小时，测试 PCB 板的抗腐蚀能力与器件的绝缘性能，避免潮湿导致的短路故障；​

振动冲击测试：模拟汽车颠簸（振动频率 10-2000Hz，加速度 20g）、工业设备搬运冲击（加速度 50g，持续 11ms），测试机械结构（如连接器、散热片）的稳定性，防止振动导致的接线松动。​

2. 电气可靠性测试：验证保护功能​

过流 / 短路测试：人为制造电机堵转、桥臂短路，测试保护功能的响应时间（要求 < 10μs）与动作准确性，避免器件损坏；​

电压波动测试：将母线电压在额定值的 50%-150% 之间波动，测试驱动器的适应能力与欠压 / 过压保护的触发阈值；​

EMC 测试：依据国际标准（如 IEC 61800-3），测试驱动器的辐射发射（RE）与传导发射（CE），确保干扰符合限值；同时测试抗扰度（如静电放电 ESD、浪涌 Surge），验证驱动器在干扰环境下的运行稳定性。​

3. 寿命可靠性测试：预测长期性能​

功率循环测试：通过反复加载 / 卸载功率（如额定功率的 50%-100% 循环），模拟 IGBT 的发热与冷却过程，测试器件的寿命（要求达到 10 万次循环以上）；​

高温老化测试：将驱动器在额定温度下（如 60℃）满负荷运行 1000 小时，监控输出性能（如电流精度、转矩脉动）的变化，验证长期运行的稳定性；​

MTBF 计算：基于器件手册的失效率数据（如 MIL-HDBK-217 标准），计算驱动器的平均无故障工作时间（MTBF），工业级驱动器要求 MTBF≥10 万小时，汽车级驱动器要求≥20 万小时。​

六、结语：保护与可靠性设计的未来趋势​

随着 FOC 驱动器向 “高功率密度、高集成度、智能化” 发展，保护与可靠性设计也面临新的挑战与机遇：一方面，SiC/GaN 等宽禁带器件的应用，虽提升了效率，但更高的 di/dt、dv/dt 要求更快速的保护响应；另一方面，工业 4.0 与物联网的普及，要求驱动器具备 “故障预测与健康管理（PHM）” 能力 —— 通过实时监控器件温度、电流谐波、绝缘电阻等参数，提前预测潜在故障，实现从 “被动保护” 到 “主动维护” 的升级。​

未来，FOC 驱动器的保护与可靠性设计，将不再是 “单一功能的叠加”，而是 “硬件、软件、算法、验证” 的深度融合 —— 通过数字化建模（如 IGBT 热模型、EMI 仿真模型）提前优化设计，通过 AI 算法（如基于深度学习的故障诊断）提升保护精度，最终实现 “零故障、长寿命、高可用” 的目标，为各类智能设备提供更稳定的动力核心。​
