直流无刷电机驱动器的小型化与集成化设计：技术路径与产业趋势

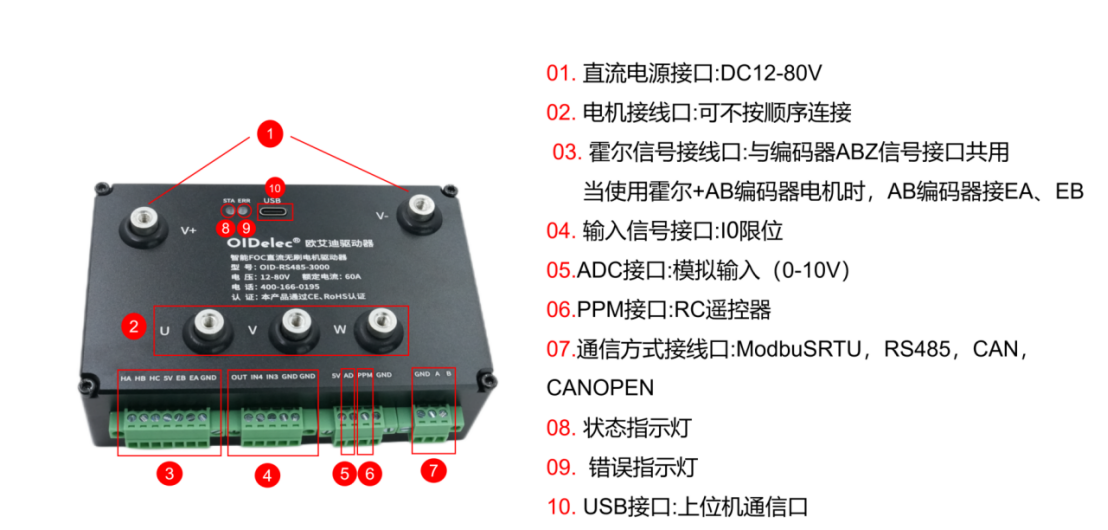

在工业4.0和万物互联的时代背景下，直流无刷电机（BLDC）凭借其高效率、长寿命、低噪音等优势，广泛应用于工业自动化、消费电子、新能源汽车等领域。与此同时，设备小型化、智能化的趋势对电机驱动系统提出了更高要求——在有限空间内实现更高功率密度、更强功能集成及更优散热设计。本文将深入探讨直流无刷电机驱动器小型化与集成化的关键技术路径、挑战及产业发展方向。

小型化与集成化的核心技术路径

功率器件的革新：从硅到宽禁带半导体传统硅基MOSFET和IGBT在高频开关下存在较大损耗，限制了驱动器的功率密度。宽禁带半导体（如SiC和GaN）的出现为小型化带来突破：碳化硅（SiC）MOSFET：具有更低的导通电阻（RDS(on)）和极快的开关速度，可将开关频率提升至数百kHz，减少输出滤波器体积。例如，意法半导体的SCT040N65G2V碳化硅MOSFET在650V耐压下，RDS(on)低至40mΩ，配合优化的栅极驱动电路，可使驱动器体积缩小30%。氮化镓（GaN）HEMT：适用于更高频率（1MHz以上）的应用，如无线充电、LED驱动。EPC公司的EPC2045 GaN器件可实现4MHz的开关频率，使输出滤波电感体积降至传统方案的1/5。

高密度封装技术

系统级封装（SiP）通过3D堆叠技术将驱动IC、功率器件、无源元件集成于同一封装内，大幅缩短信号路径，降低寄生参数。例如，德州仪器的DRV8313采用WQFN-36封装，将三相栅极驱动器与电流感应放大器集成，尺寸仅为5mm×5mm，适用于无人机和电动工具。功率模块集成将多个功率器件集成于单一模块，简化散热设计。英飞凌的IMOTION™模块将MCU、功率MOSFET和栅极驱动器集成，配合优化的热界面材料，在45mm×30mm×7mm的体积内实现了400W的连续功率输出，应用于变频空调压缩机驱动。

芯片级集成（SoC）将控制算法（如FOC磁场定向控制）、通信接口（SPI/CAN）与功率驱动集成于单芯片。意法半导体的STM32G4系列MCU内置了高性能ADC和比较器，可直接驱动三相MOSFET桥，无需外部信号调理电路，使PCB面积减少40%。 ### 2.3 散热技术创新。

嵌入式散热结构在PCB内层设计铜散热层，将功率器件产生的热量快速传导至边缘散热片。例如，松下的小型驱动器采用埋入式铜块技术，使热阻降低50%，允许在相同散热条件下提升20%的功率密度。

液态冷却与风冷结合在高功率密度应用中，采用微通道液冷技术。华为的5G基站用BLDC驱动器通过内置微通道散热器，在300W功率下将结温控制在85℃以下，体积比传统风冷方案缩小60%。 ### 2.4 无源元件的微型化。高频陶瓷电容：村田制作所的GRM系列多层陶瓷电容（MLCC）在1005尺寸（1.0mm×0.5mm）下实现了10μF的容值，满足高频滤波需求。

平面变压器与电感：Vishay的IHLP系列薄型功率电感，高度仅1.0mm，在10A电流下饱和电感变化小于10%，适用于空间受限的DC-DC转换电路。

典型应用案例分析

工业自动化领域：协作机器人关节驱动 ABB的YuMi机器人关节驱动单元： – 采用模块化设计，将200W功率级的BLDC驱动器集成于关节内部； – 功率模块采用SiC MOSFET，开关损耗降低60%，允许使用更小的散热器；控制电路与驱动电路通过光耦隔离，在42mm×42mm×38mm的空间内实现了闭环速度控制，精度达±0.1%。

新能源汽车领域：电动压缩机驱动特斯拉Model 3的热泵系统压缩机驱动：集成式设计：将MCU、三相逆变器和DC-DC转换器集成于单个外壳；功率密度：达到12kW/L，采用双面水冷技术，冷却液直接接触功率模块底部； – 通信接口：支持CAN FD高速通信，实现与整车控制器的实时数据交互。

挑战与解决方案

电磁兼容（EMC）挑战问题：高密度集成导致PCB上信号干扰加剧，高频开关产生的EMI可能影响控制电路。解决方案： – 采用差分信号传输，如SENT协议替代传统PWM信号；在功率回路中加入共模扼流圈，降低共模干扰；PCB分层设计：将功率层与信号层隔离，减少耦合。

热管理挑战问题：功率器件集中产生的热量可能导致局部温度过高，影响可靠性。解决方案：热仿真工具优化散热路径，如ANSYS Icepak模拟流体流动与热传导；相变材料（PCM）填充：在功率器件与散热片之间填充PCM，提高热传导效率； – 智能散热控制：根据负载动态调节风扇转速，降低待机功耗。

可靠性挑战问题：小型化可能导致器件散热面积减小，加速老化。解决方案：降额设计：在85℃环境温度下，功率器件仅使用70%的额定电流；冗余设计：关键电路采用备份通道，如双MCU热备份； – 故障诊断：集成过流、过压、过温保护电路，在异常时快速关断功率输出。

产业趋势与展望

技术趋势：多芯片集成（MCM）：将不同工艺的芯片（如CMOS控制IC与GaN功率器件）集成于同一封装，发挥各自性能优势。无线供电与驱动集成：在医疗植入设备等特殊场景，通过无线电能传输（WPT）技术省去物理接线，进一步缩小体积。 AI辅助设计：利用机器学习算法优化PCB布局和散热结构，缩短研发周期。例如，Ansys的RedHawk-SC Electrothermal工具可自动生成热优化的PCB堆叠方案。

市场趋势

根据 MarketsandMarkets 的数据，到2027年，全球小型化电机驱动市场规模将达127亿美元，年复合增长率7.8%，消费电子和工业自动化为主要增长领域。中国厂商加速技术追赶：华为、比亚迪等企业在车用集成式电驱动系统领域取得突破，比亚迪的IGBT模块已实现75kW功率密度，体积比国际竞品小15%。

直流无刷电机驱动器的小型化与集成化是技术创新与市场需求共同推动的必然趋势。通过宽禁带半导体、高密度封装、先进散热技术的协同发展，驱动器在体积、效率和可靠性方面不断突破极限。未来，随着AI、5G等技术的融合，集成化驱动器将向智能化、模块化方向演进，为机器人、新能源汽车等新兴产业提供核心动力支持。
