4寸无齿轮毂电机驱动器套装

OID-4HMN,4寸无刷霍尔无齿款直流无刷轮毂电机可搭配欧艾迪MINI款驱动器,支持电位器、模拟信号、PPM、RS485、CAN、CANOPEN多种输入信号。出厂前已调试完成,安装即可用。

  • 驱动器支持宽电压:12-60V;
  • 恒转速、恒转矩(电流)、恒功率输出;
  • 过压、欠压、过流、过温等保护;
  • 支持电机转速测量,支持电机堵转检测/堵转限位停转;
  • 智能学习新电机,可快速更换适应新电机。

4寸无刷霍尔无齿款轮毂电机技术参数

4寸无齿轮毂电机:扭矩大,大载重,小体积,超静音,坚固耐用,运行稳定
带胎直径105mm
尺寸4寸
电压36V
额定功率105W
额定载重75kg
额定速度20km/h
电机重量1.4kg
额定扭矩4N.m

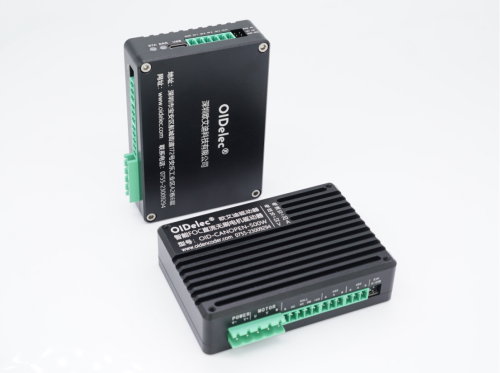

FOC直流无刷电机驱动器MINI款技术参数

MINI款型号OID-MINI-RS485/ OID-MINI-CAN/  OID-MINI-CANOPEN
电压范围12-60V
持续电流4A
最大电流8A
功率*200W及以下
匹配电机*12V:48W-96W
24V:96W-192W
36V:144W-288W
48V:192W-384W
60V:240W-480W
通信方式RS485(MODBUS-RTU)、CAN、CANOPEN
控制方式ADC(电位器)控制、PPM(PWM模拟信号)控制
适用电机直流无刷有感/无感电机(BLDC)、永磁同步有感/无感电机(PMSM)
转速200000erpm  (erpm=rpm×磁极对数)
电机匹配智能识别电机参数
保护过压保护、欠压保护、过流保护、过温保护、恒功率输出
闭环电流环、速度环、位置环
电机传感器无感FOC、ABZ编码器、霍尔、霍尔+AB编码器、MT6816、TLI5012
配置方式USB-type c
状态显示状态灯、错误灯
I/O可配置输入(2)、可配置输出(1)
外壳全铝合金CNC外壳

*注1:所有功率都是在50V电压下计算
*注2:所有电压的最大的功率需考虑散热情况,详情咨询客服

产品尺寸
